A szalagvezető kar beállítása – Utasítások és tippek

A fűrész szalagvezető karjának megfelelő beállítása kulcsfontosságú tényező a szalagfűrészgép stabil, precíz és egyenletes vágásának biztosításához. Ebben a cikkben részletes utasításokat adunk meg a 2021 óta gyártott LT40 gépek szalagvezetőjének beállításához, valamint karbantartási tippeket és tanácsokat adunk a gyakori gondok elkerüléséhez. Olvassa el ezt az útmutatót a fűrészgépe teljesítményének optimalizálásához!

A szalagvezető kar fő feladata a szalag stabilizálása vágás közben. A vágófejben van egy fix szalagvezető görgő, a másik pedig a vezetőkarra van felszerelve, amely közelebb viszi a rönkhöz, vagy távolítja. Ez lehetővé teszi a kezelő számára, hogy a darabolandó anyag szélességének függvényében beállítsa a vezetőgörgők közötti távolságot.

Fontos, hogy a vágás során a vezetőgörgő a rönk közelében maradjon, ideális esetben 5-10 cm távol. A kezelő egy kapcsolóval szabályozza a görgő helyzetét a kezelő panelről.

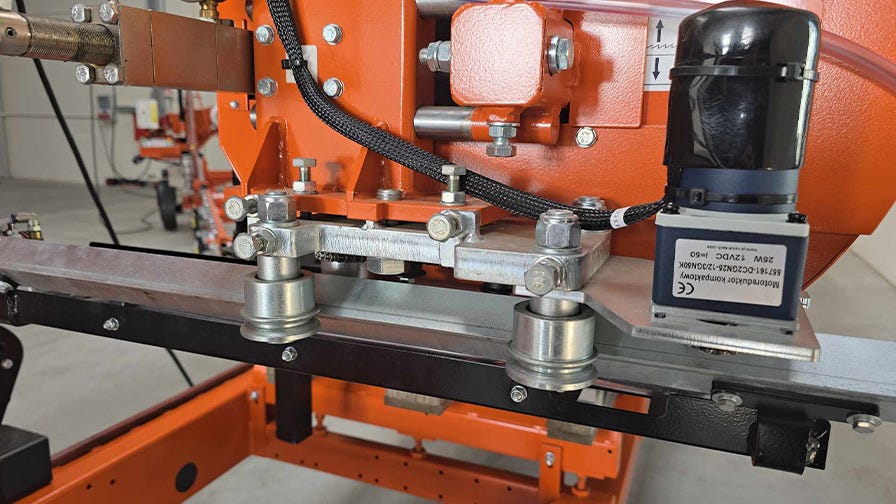

Az új típusú szalagvezetőt az LT40WIDE fűrészgépen, és az LT70 gépen is használjuk, a normál és a széles fűrészfejjel is. Az újonnan módosított kar megerősített szerkezetű, és könnyűen beállítható. A vezetőt vastag és masszív, négyzetes profilú alvázzal fogatjuk a fűrészfejre, a beállító csavarok könnyen hozzáférhetők, a villanymotor függőleges tengelyű, a vezetőkar görgői pedig vízszintesek.

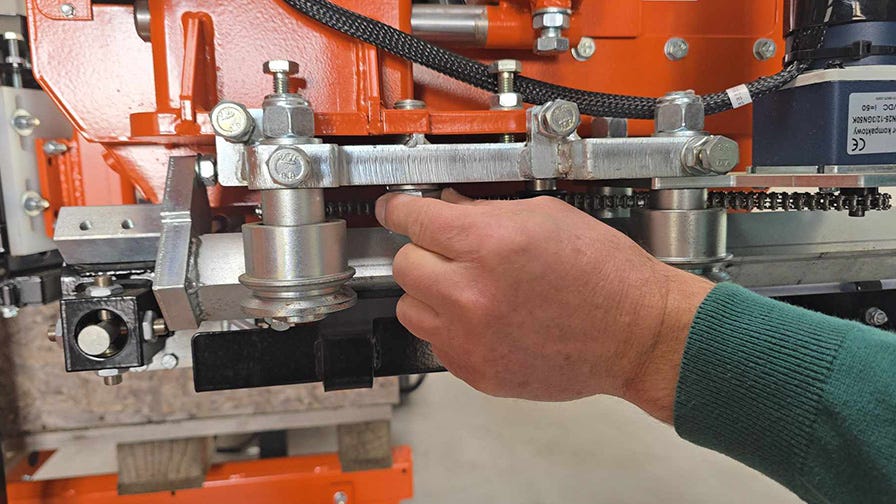

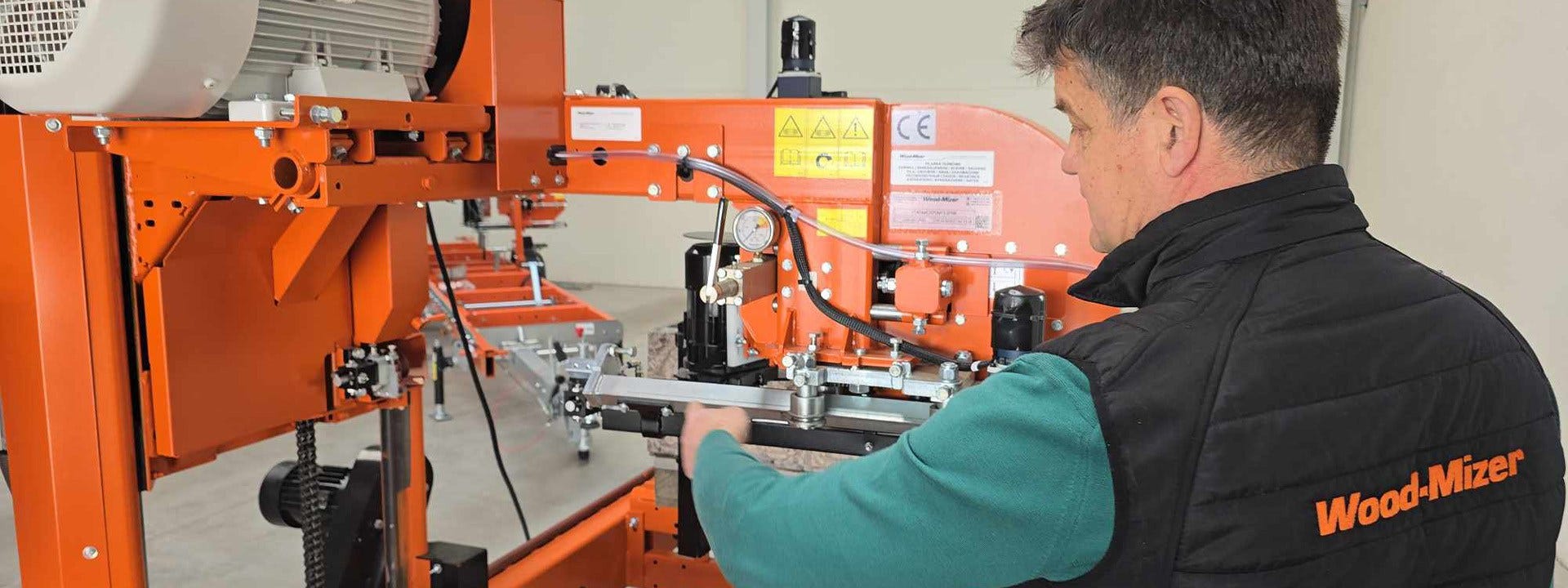

Az új kialakítás előnye a könnyebb beállítás. A felhasználó vízszintesen és függőlegesen is könnyen hozzáférhet a beállító csavarokhoz. A beállítás megkezdése előtt a fűrészfejen lévő szalagvezető-tartó rögzítőcsavarját meg kell lazítani, majd a beállítás befejezése után meg kell húzni. Ezután a felhasználó be tudja állítani az szalagvezetőt.

Fontos! A szalagvezetőnek mindkét síkban mindig a fűrészszalaggal párhuzamosan kell mozognia. Ellenkező esetben pontatlan lesz a vágás, a vezetőgörgők túl gyorsan kopnak, és a szalag hamarabb elhasználódik.

A szalagvezető kar beállítása:

1.    A vezetőkar beállításának megkezdése előtt lazítsa meg a szalagvezető görgőket. A görgők ne nyomják a szalagot.

2.    Ezután szerelje be a fűrészszalagot és feszítse meg. Fontos, hogy a szalagvezetőt megfeszített szalaghoz képest állítsa be. A szalag meghatározza a kiindulási pontot, ahonnan a méréseket elkezdjük.

3.    Függőleges beállítás: Vigye egymáshoz közel a görgőket – azonos magasságban kell lenniük. Mérje meg a szalag és a fix szalagvezető görgő közötti távolságot, és hasonlóképpen a mozgó görgőtől mért távolságot is. A távolságnak egyenlőnek kell lennie mindkét oldalon. Ismételje meg ezt a műveletet előretolt görgőkkel; a távolságnak ekkor is változatlannak kell maradnia.

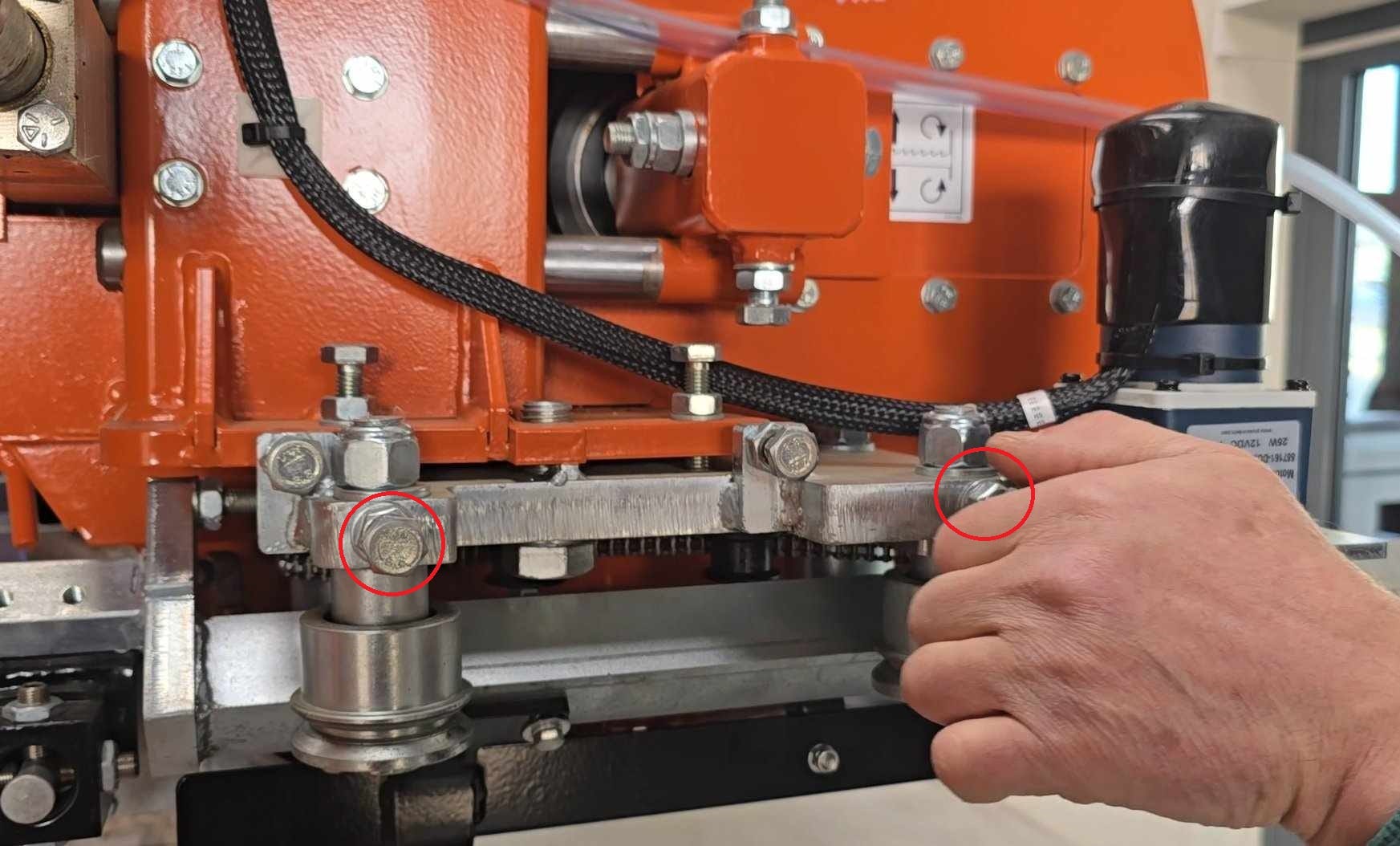

Ha eltérők az értékek, akkor beállítás szükséges. Először lazítsa meg az alsó rögzítőcsavart, majd állítsa a vízszintes beállító csavarokat. Végül húzza meg az alsó rögzítőcsavart.

4.    Vízszintes beállítás: Először mérje meg a távolságot a szalag és a fix (passzív) szalagvezető görgő pereme között. Ennek 3-4 mm-nek kell lennie. Ugyanazt a távolságot kell beállítani a mozgatható görgőn, amikor a szalagvezetőt befelé mozgatja (a görgők közelebb kerülnek egymáshoz), illetve amikor a vezetőt kifelé tolja.

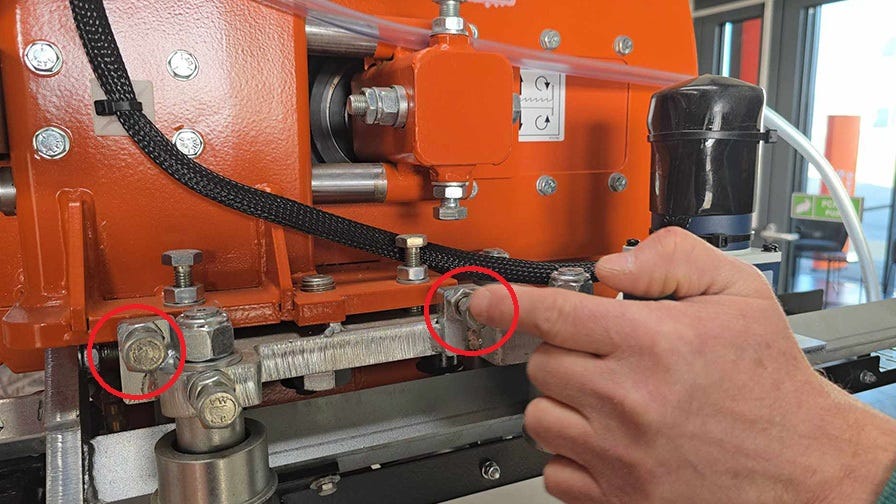

Ha eltérők az értékek, akkor beállítás szükséges. Először lazítsa meg az alsó rögzítőcsavart, majd állítsa a függőleges beállító csavarokat. Végül húzza meg az alsó rögzítőcsavart.

Figyelem! Ügyeljen arra, hogy a szalagvezető görgő pereme és a fűrészlap éle közötti távolság legalább 3 mm legyen. Ha a fűrészszalag éle a peremhez ér, az a szalag hullámosodását vagy repedését okozhatja.

A szalagvezetőkar vezetőgörgői üzem közben elhasználódnak, ezért rendszeresen ellenőrizni kell, és be kell állítani őket a beállító csavarokkal. Hézag lehet például amiatt, hogy a szalagvezető nekiütközik a rönknek kihúzás közben, vagy amikor a fűrészfej a rönkhöz ér.

A szalagvezető görgők megfelelő működését károsan befolyásoló további tényező a szennyeződés, például jég, homok, gyanta és fűrészpor, amit rendszeresen el kell távolítani a görgőkről. A szalagvezető rudat is rendszeresen ellenőrizni kell, és tisztán kell tartani.

A szalagvezető kart 12 V-os villanymotor hajtja. Ennek a motornak a szénkeféit rendszeresen ellenőrizni kell.

Ha bármilyen kérdése vagy gondja van, forduljon a Wood-Mizer ügyfélszolgálatához.

***
