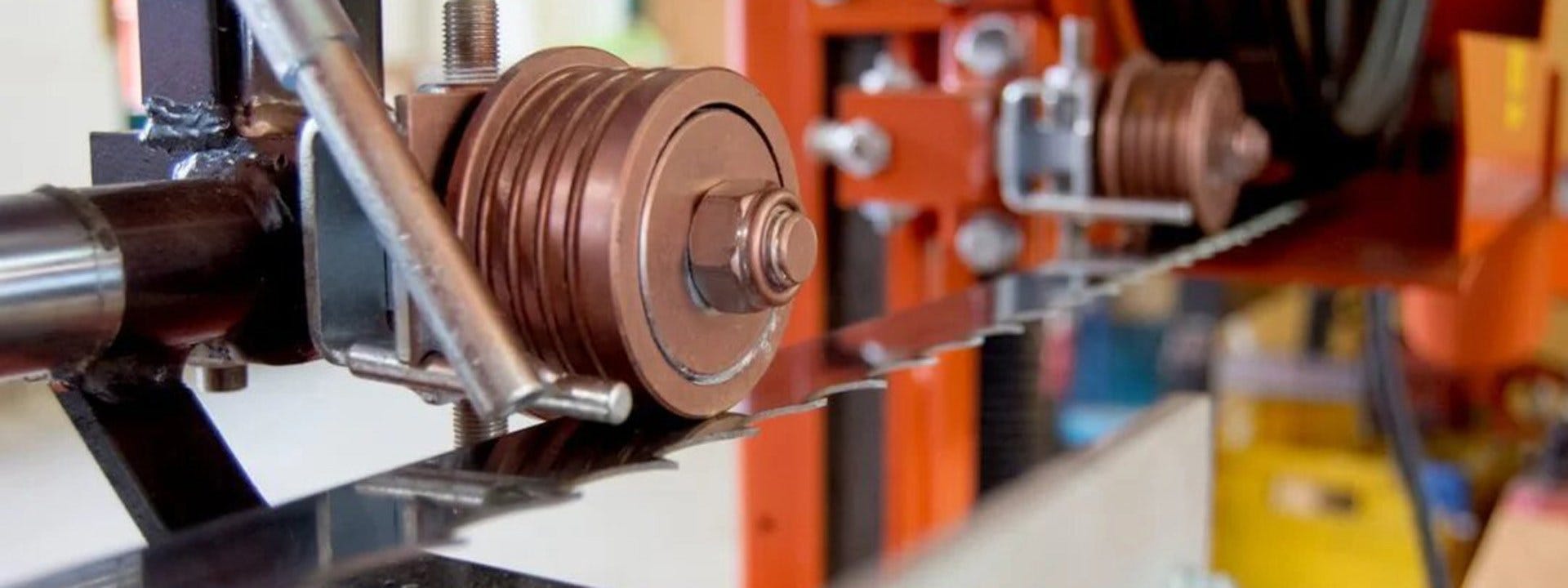

Hogyan állítsuk be a szalagvezető görgőket?



A szalagvezető görgők a fűrészfej fontos elemei. A Wood-Mizer fűrészgépeken két szalagvezető görgő van: egy fix görgő a hajtott oldalon és egy állítható görgő a fűrészfej szabadon futó oldalán. Az alábbi utasítások alapján állíthatja be helyesen a szalagvezető görgőket.


A zökkenőmentes beállítási folyamat érdekében eredeti Wood-Mizer cserealkatrészeket használjanak.

Ne feledje, hogy a szalagvezető görgő beállítását a szalagkerekek beállítása után kell elvégezni.


1.    A beállítás előtt szerelje fel a szalagot, majd állítsa be a megfelelő szalagfeszítést.

2.    Állítsa be, hogy a görgők megfelelő erővel nyomják a szalagot:

  • Mérőszalaggal mérje meg a munkaasztal és a szalag széle közötti távolságot (tegyük fel, hogy 250 mm).
  • Állítsa be a görgők helyzetét úgy, hogy nekitámaszkodjanak a szalagnak, a szalag és munkaasztal közötti távolságot 6 mm-rel csökkentve (ebben a példában a mérésnek 244 mm-t kell eredményeznie).

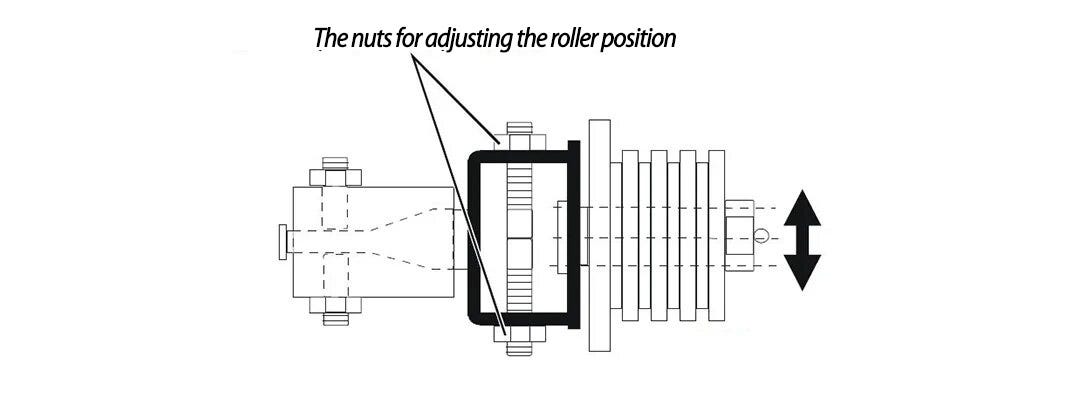

A görgő helyzetét beállító anyák



  • Újabb méréssel ellenőrizze a szalag elért behajlását munkaasztalhoz képest.


3.    Állítsa be a szalagvezetőket függőlegesen, arra is ügyelve, hogy a szalag ne hajoljon be felfelé vagy lefelé (ellenőrizze a szalag párhuzamosságát).

  • A szalagvezető kart vigye távolabb a géptől. A legtávolabbi helyzetig a távolságnak 15 mm-nek kell lennie.
  • Használja a „trükk” nevű mérőeszközt, a szalagvezető görgő mellett a szalagra fogatva azt. Ügyeljen, hogy ne a szalag fogára vagy kihajlásra támaszkodjon, és szorosan feküdjön a szalag fogaira. A „trükköt” mindig a szalag fogai közé kell helyezni.
  • Mérőszalaggal mérje meg a távolságot a munkaasztal és a „trükk” alsó széle között.
  • Vigye a fűrészfejet oda, ahol a szerszám elülső vége az előző mérés helye fölé kerül, és ismételje meg a műveletet.
  • A méréseknek azonos eredményt kell mutatni. Ha nem így van, lazítsa meg az egyik oldalsó rögzítőcsavart az alábbi ábra szerint.

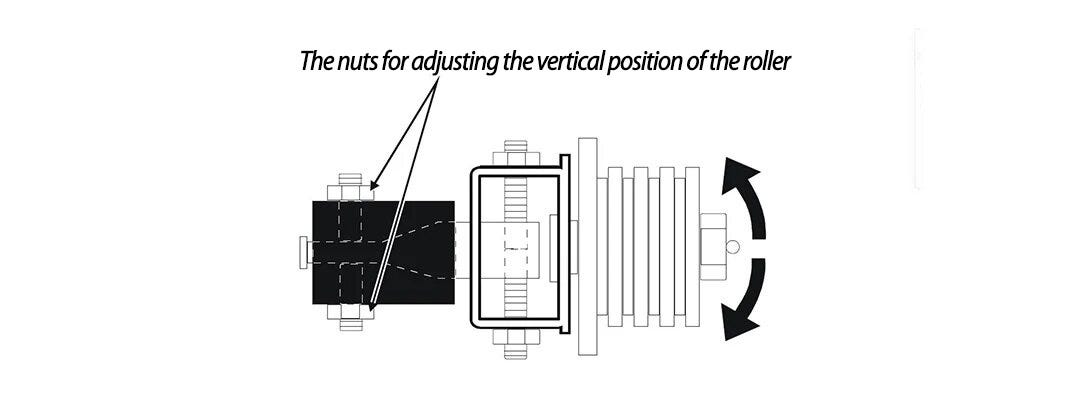

A görgő függőleges helyzetét beállító anyák



  • Vigye a fűrészfejet előre a vágás irányába úgy, hogy a szerszám hátsó része a mérés pontja fölé kerüljön, és ismételje meg a mérést a fenti utasítások szerint.
  • A szerszám hátsó oldalán végzett távolságmérésnek egyeznie kell az előző két méréssel. Ha nem egyezik, állítsa be a szalag vezetőgörgő helyzetét a fenti ábra szerint.
  • Tegye a „trükköt” a második vezetőgörgő mellé, és ismételje meg a fenti műveletet.
  • A beállítás után ellenőrizze újra, hogy a szalag behajlása a munkaasztalhoz képest 6 mm legyen. Indítsa be a szalaghajtást, majd állítsa le, és ellenőrizze még egyszer a vezetőgörgő beállítását.


4.    Állítsa be a vezetőgörgő és a szalag közötti távolságot:

  • Állítsa be a szalagvezetőt úgy, hogy a vezetőgörgő pereme kb. 1,5-3,0 mm-re legyen a szalag hátsó élétől.
  • Lazítson meg egy oldalsó és egy felső rögzítőcsavart a görgő pereme és a szalag közötti megfelelő távolság beállításához az alábbi ábrán látható módon.

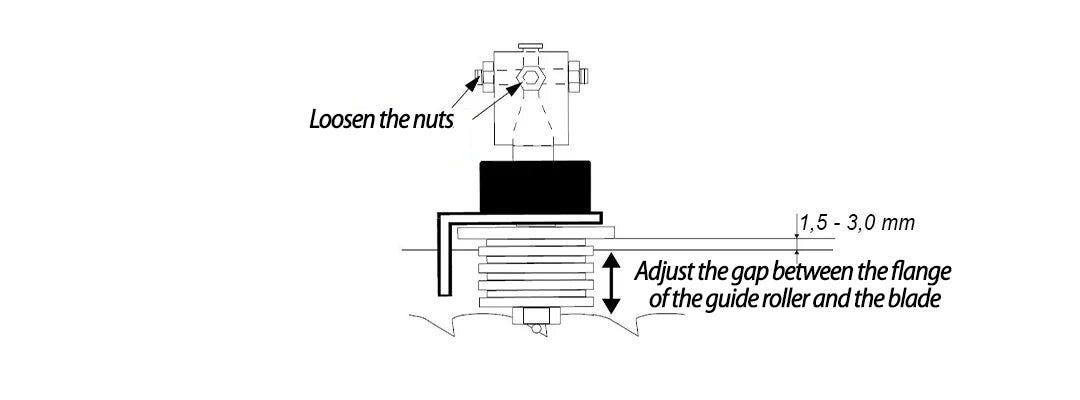

Lazítsa meg az anyákat.         Állítsa be az anya és a szalag közötti hézagot.



  • A beállítás befejezése után húzza meg a lefogató csavarokat, és végezze el ugyanezt a beállítást a második szalagvezető görgőn is.



5.    Állítsa be a szalagvezetőket vízszintes síkban:

  • Vigye a szalagvezető kart a gép felé (úgy, hogy középen álljon).
  • Tegye a „trükköt” középre a szalagvezető görgő elülső felületéhez, ahogy az alábbi ábrán látható.

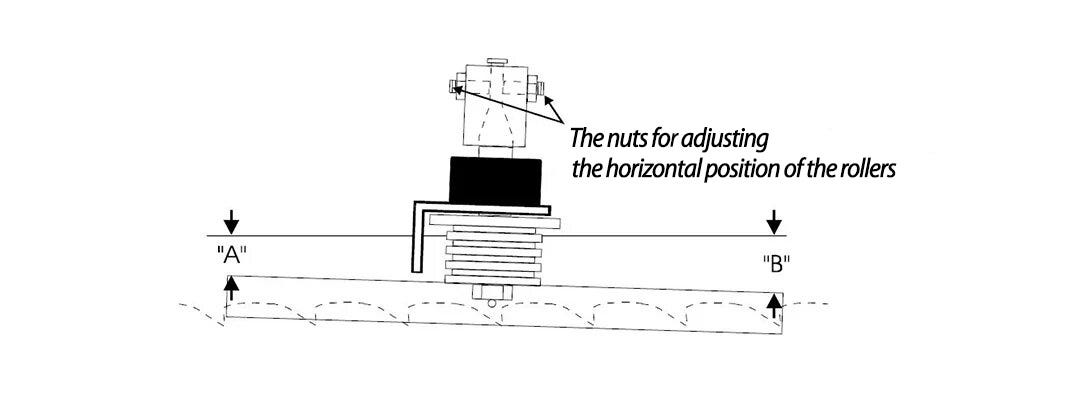

A görgő vízszintes helyzetét beállító anyák



  • Mérje meg a távolságot a szalag hátsó éle és a beállító szerszám között (az ábrán a B távolság).
  • Mérje meg a távolságot a szalag hátsó éle és a beállító szerszám másik oldala között (az ábrán az A távolság).
  • A szalagvezető görgőt párhuzamosra kell állítani a szalaggal, vagy kissé meg kell dőlnie a vízszintes síkhoz képest, ahogy az ábrán látható. Ha nem így van, akkor állítsa be a görgőt vízszintesen a vezető oldalsó rögzítő csavarjainak segítségével.
  • Ellenőrizze a második szalagvezető görgő beállítását a fenti lépések megismétlésével.



Ha a szalagvezető görgők beállítása után továbbra is fennállnak a vágási szabálytalanságok, valószínűleg magával a szalaggal van probléma.



***
