Hogyan állítsunk be egyenes késeket a vágófejekben

Hogyan kell beszerelni vagy cserélni egy egyenes kést a Wood-Mizer gyalu/csiszoló vágófejébe. Megmutatjuk. Mindegyik vágófejnek négy nyílása van; kettőnek mindig egyenes kése van, a másik kettőnek pedig lehet egyenes vagy profilkése, az asztalos feladataitól függően.

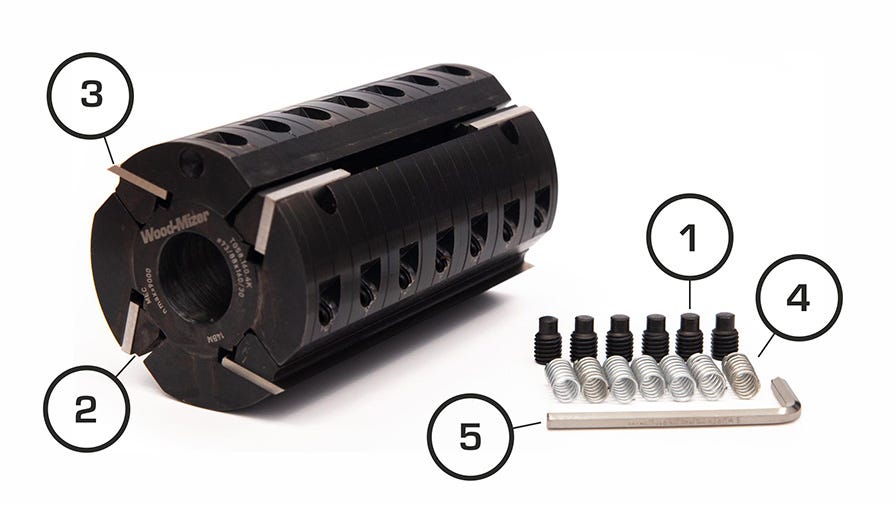

Vágófej

(1) Csavar
(2) Ék
(3) Kés
(4) Rugó
(5) Imbuszkulcs

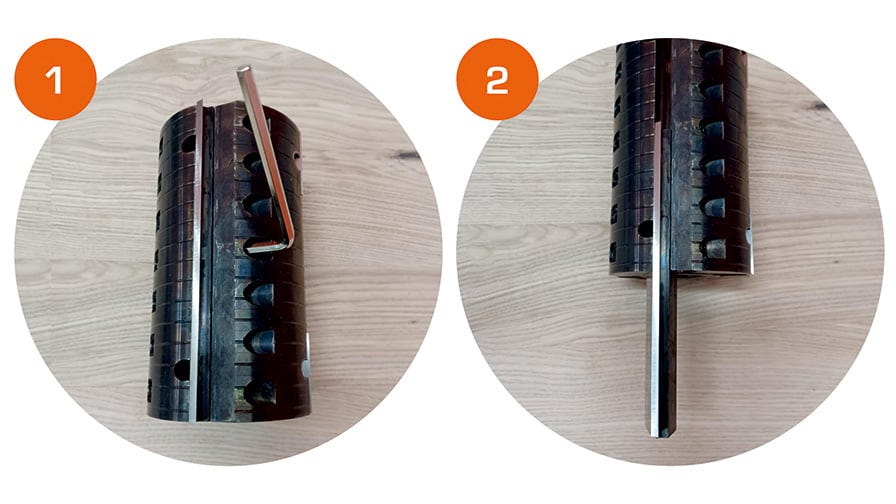

1.    Lazítsa meg a nyomóéket (2) a kést tartó csavarok (1) kicsavarásával.

2.    Távolítsa el a kést (3) és az éket (2) a vágófejből. Ismételje meg a műveletet a vágófejben lévő összes kés és ék esetében.

3.    Tisztítsa meg a vágófej réseit minden szennyeződéstől és törmeléktől.

4.    Helyezze a rugókat (4) a vágófej nyílásába.

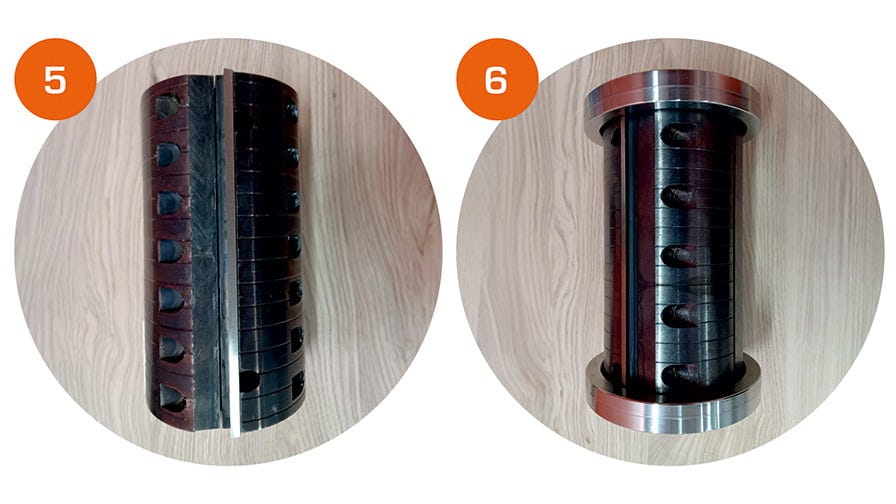

5.    Helyezze a kést (3) és az éket (2) a vágófej nyílásába, és húzza meg az összes csavart (1).

6.    Helyezze a beállító tárcsákat a vágófej mindkét oldalára, hogy blokkolja a késeket a nyílásokban. Lazítsa meg a csavarokat (1) és állítsa be a kés (3) magasságát a beállító tárcsák segítségével. Óvatosan húzza meg ütközésig a csavarokat (1), a központi csavartól kezdve, és szimmetrikusan haladva az oldalsó csavarokhoz.

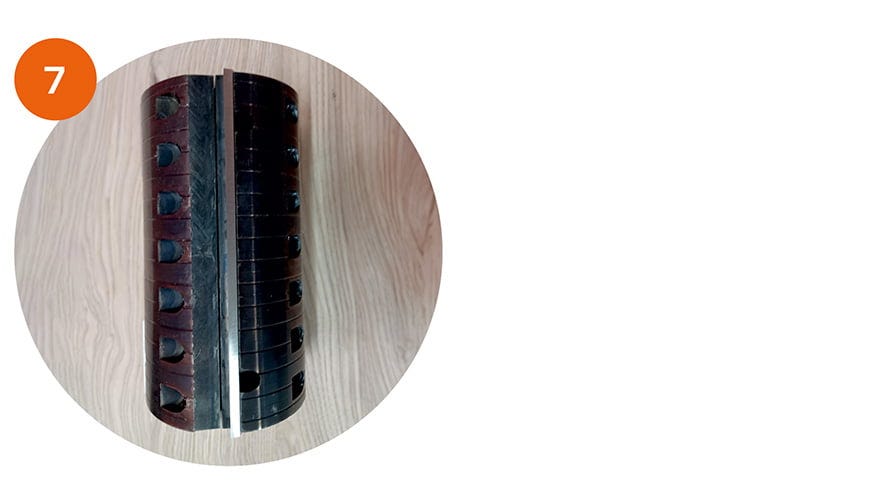

7.    Óvatosan távolítsa el a beállító lemezeket.

Most a kések be vannak állítva, és a vágófej készen áll a gyalu/csiszolóba való beszerelésre.

Ez az egyszerű késbeállítási eljárás körülbelül 20 percet vesz igénybe.

***
