Wood-Mizer szalagfűrész fogbeállítók a szalag hatékony karbantartásához

A fűrészelés során a szalagok óriási munkát végeznek, amikor a rönköt értékes építőanyaggá alakítják. A szalagokat megfelelően karban kell tartani ahhoz, hogy minden rönkből a legjobb minőségű faanyagot lehessen előállítani, ehhez a fogakat meg kell élezni, és megfelelően be kell állítani. Csakis a jól karbantartott szalagok garantálják a lehető legjobb vágási teljesítményt.

A fogak beállítása legalább annyira fontos, mint az élezés

A szalag karbantartása szempontjából az élezés és a beállítás egyaránt fontos. Mivel a fűrészelés során a szalag fogai elkopnak és deformálódnak, rendszeres élezésre van szükségük, hogy az élük és a fogak közötti rész formája megfelelően helyreálljon. Másodszor pedig, minden szalagnak be kell állítani a fogait, hogy az előállított anyagnak kiváló minőségű felülete legyen, és hatékonyan távolítsa el a fűrészport a vágatból. A szalagnak akkor megfelelőek a fogai, amikor következetesen „eltolódnak” mindkét irányba a szalag testétől.

A fog beállításának mintája „bal/jobb/egyenes” ahol a bal és a jobb fog az anyag kinyitására és vágására szolgál, az egyenes - az úgynevezett hántoló fog - a fűrészpor eltávolítására szolgál. Az ajánlott fogazat értékek eltérőek az egyes szalag típusok és profilok esetében. Rendkívül fontos a fogdőlés értékét megfelelően beállítani az adott faanyaghoz. Például keményfa esetén kisebb fogdőlést javasolunk, puhafa esetében pedig nagyobbat. A pontos ajánlott értékeket a szalag dobozán találja meg.

Ha a fogdőlés kicsi, a szalag egyenesen és jó minőségben vág, de lassan. Ha a dőlés túl nagy, a szalag rángatózó mozdulatokkal vág, hullámos vágásokat eredményezve és általában rontva a fűrészáru minőségét. A helytelenül beállított fogakkal rendelkező szalag gyorsan túlmelegedhet, és végül eltörhet.

A fogbeállítás megkezdése előtt a gépkezelőnek megfelelően elő kell készítenie a szalagot. Először is meg kell tisztítani a szalagot, és el kell távolítani a gyantát, olajat, a rárakódott szennyeződést vagy más folyadékot. Másodszor is az éleket sorjázni kell, vagy kézzel egy sorjázó szerszámmal, vagy automatikusan az élezővel, mint például a BMS500/600 géppel.

A fogbeállító kiválasztása

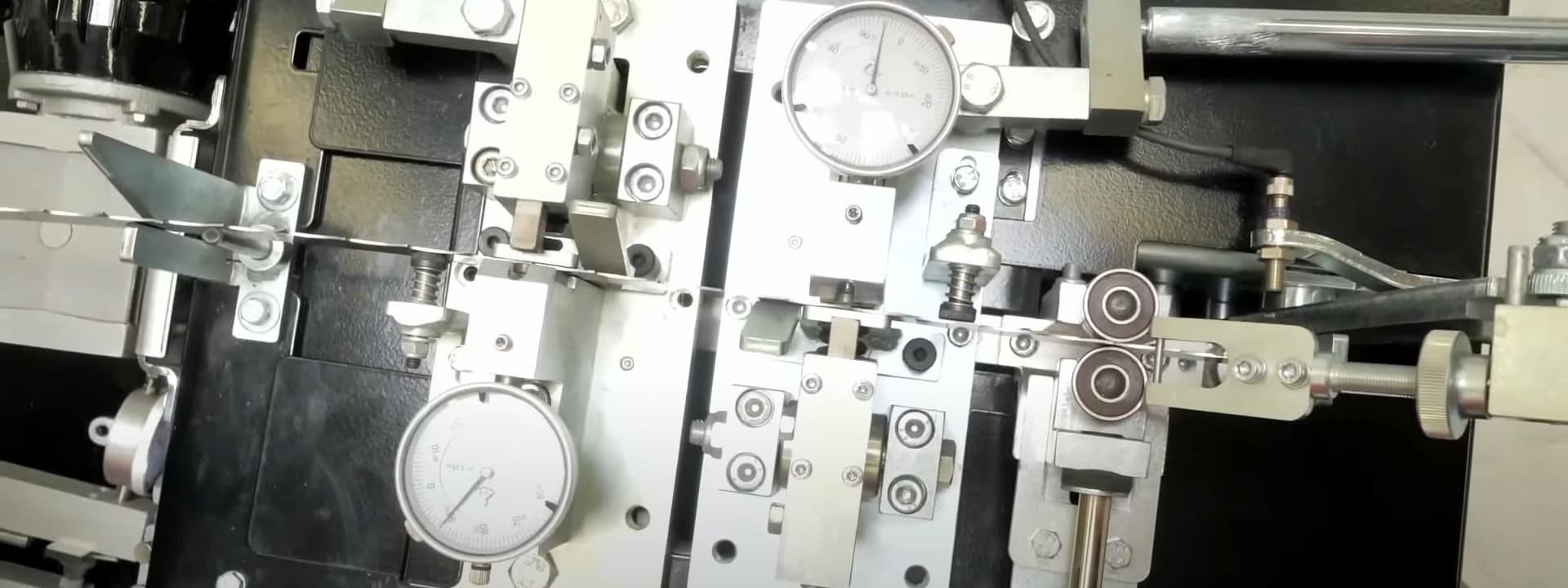

A Wood-Mizer szalag fog élezők széles skálája a fogak gyors, pontos és következetes beállítását teszi lehetővé.

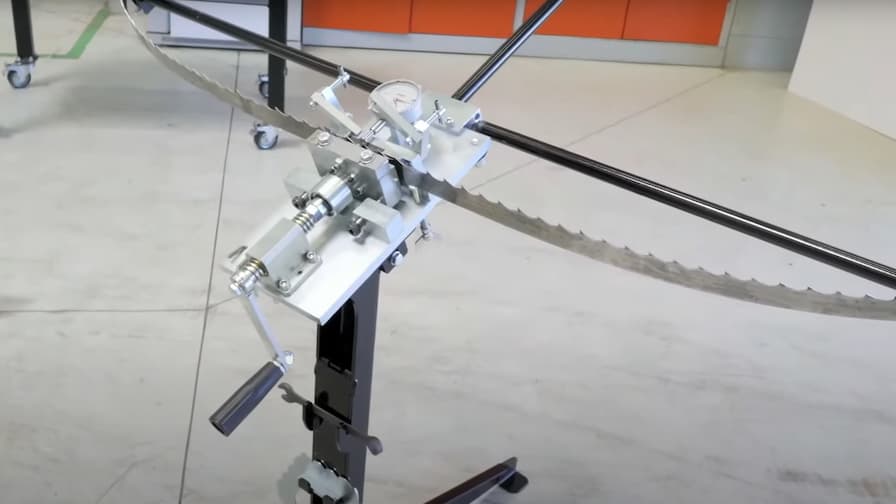

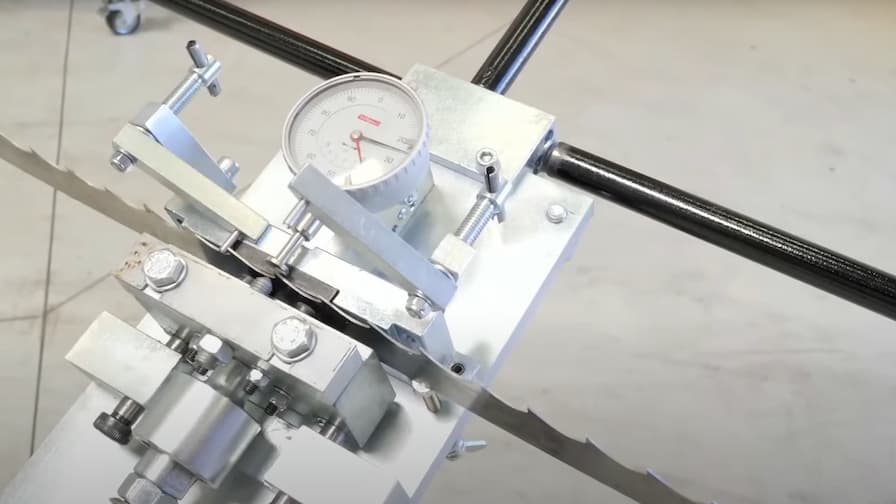

A BMT100 - kézi egyoldalas fogbeállító gazdaságos, precíz és könnyen használható eszköz alacsony volumenű műveletekhez. Ez a gép 25-75 mm széles szalagokkal működik, és kézi működtetésű (egyik kézzel a fogakat a hajtókarral lehet beállítani, a másik kézzel pedig a szalagot lehet előre mozgatni). Egyszerre a szalag egyik oldalán a fogakat állítja be, így miután a fogakat az egyik oldalon beállította, meg kell fordítania a szalagot a másik oldalon lévő fogak beállításához. A helyes fogbeállítási minta megőrzése érdekében a szalag minden harmadik fogát kell beállítani. Mivel a beállító manuális, egy szalag élezése 7-10 percet vesz igénybe. A BMT100 nagyon pontos fogbeállítást tesz lehetővé.

Mielőtt elkezdené a fogbeállítást a BMT100 géppel, a következőket kell megtennie:

1. Állítsa be pontosan a szalag magasságát a rögzítőn - a Wood-Mizer azt javasolja, hogy a fogak közötti rész alja 1.0-1.5 mm-rel legyen a felső rögzítő él alatt.

2. Állítsa be a beállítási pontot - a Wood-Mizer azt javasolja, hogy ez a pont a fog magasságának egy harmadánál legyen a fog csúcsától,

3. Állítsa vissza a mérőórát.

Nagyon fontos a leállító megfelelő helyzetének beállítása, amely leállítja a szalagot és beállítja a megfelelő pontot a fog hajlításához. A kijelző mutatja a fogdőlés értékét. A szalagot tartó karokat pedig a szalag szélességétől függően újra be kell állítani.

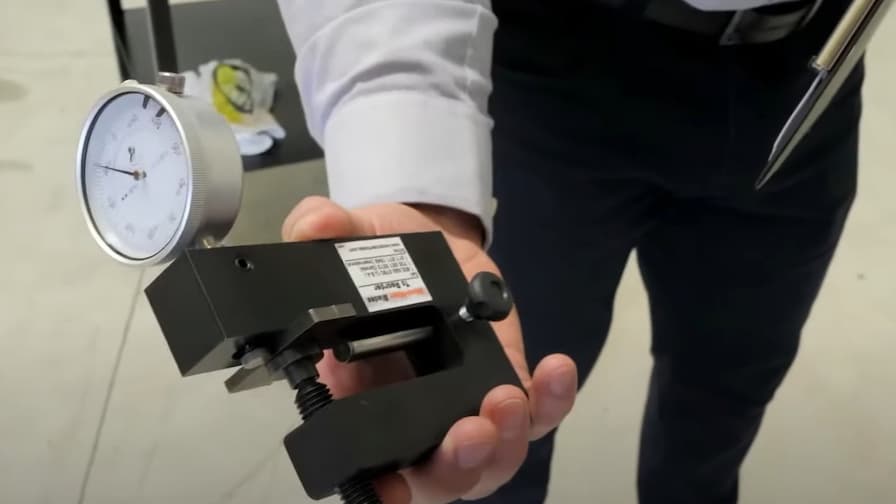

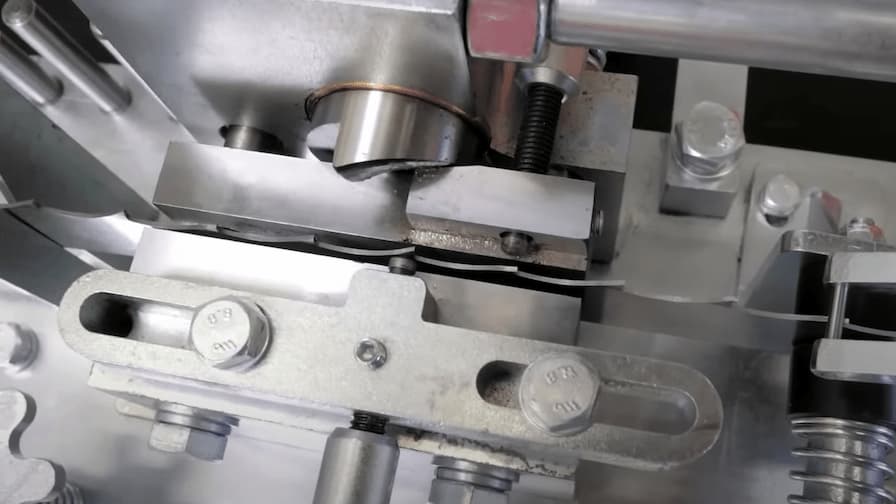

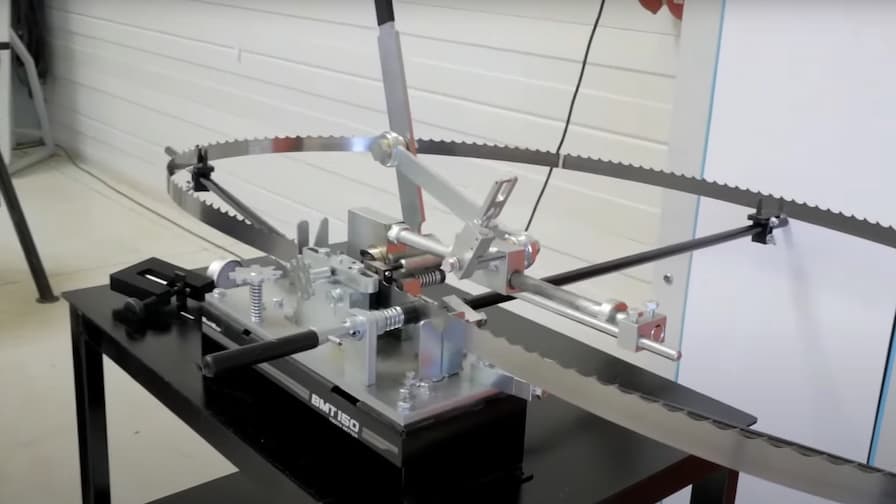

A BMT150 - Kézi kétoldalas fogbeállító egy másik gazdaságos, precíz, könnyen kezelhető és hatékony eszköz a Wood-Mizer termékcsaládból. Kétoldalas, ezért egyszerre két fogat állít be (bal/jobb), és a gépkezelőnek nem kell megfordítania a szalagot. Ez a beállító lehetővé teszi a 25-75 mm széles szalagok 6-32 mm-es fogközzel történő előkészítését. Egy szalag élezéséhez körülbelül 3-4 percre van szükség. Kézzel működtethető egy racsnis karral, amely 2 beállító csavart aktivál, és ezzel egy időben előre mozgatja a szalagot egy toló eszközzel. A szalag magasságának beállítása a csapok és a finom beállításhoz szükséges gomb cseréjével történik. A fogak legnagyobb pontosságának biztosítása érdekében a BMT150 fel van szerelve egy „Beállításhoz használt fő mérőórával”, amely ellenőrzi a fogbeállítás értékét, és pontosan beállítja a beállítócsavarokat.

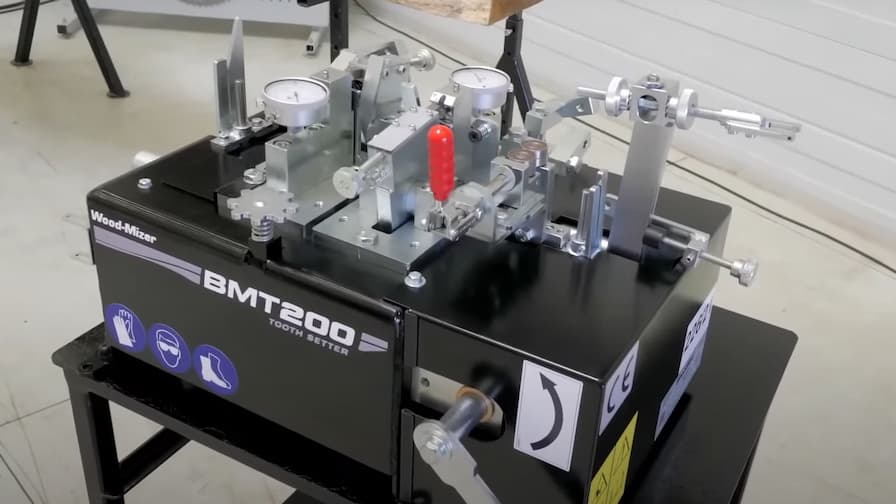

Az egyik legnépszerűbb Wood-Mizer fogbeállító a BMT 200/250 - ami egy kétoldalas fogbeállító, amely két változatban érhető el. Az egyszerűbb változat, a BMT200 manuális, hajtókarral felszerelt, amely aktiválja a beállító csavarokat és előre viszi a szalagot. Felszerelheti a BMT200-at egy hosszabbító készlettel így egy magasabb változatot kap, a BMT250-et.

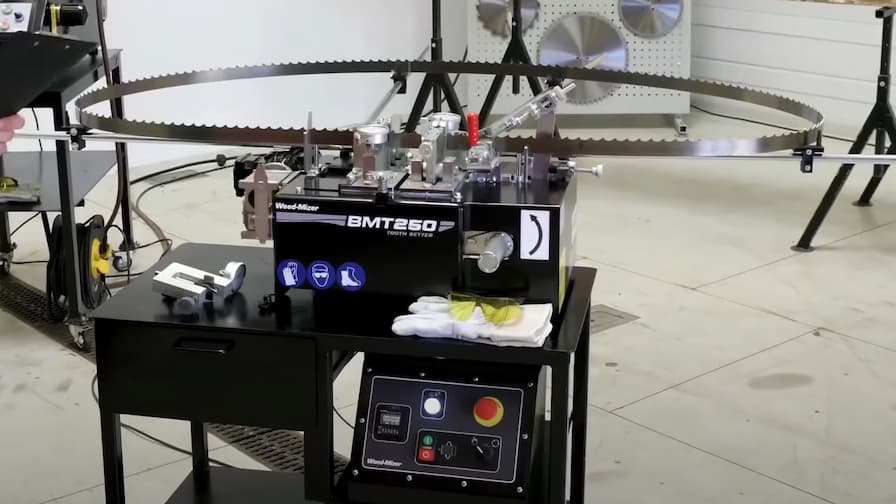

A BMT250 elektromos változata 1 fázisú, 0,18 kW-os motorral van felszerelve, sebességváltóval és egyszerű vezérlőegységgel. Ez a fogbeállító két fogat állít be egy menetben, ami azt jelenti, hogy a folyamat gyorsabb. Átlagosan körülbelül 2-3 percet vesz igénybe egy szalag elkészítése. A BMT250 fogbeállítót gyakran kombinálják a BMS250 szalag élezővel.

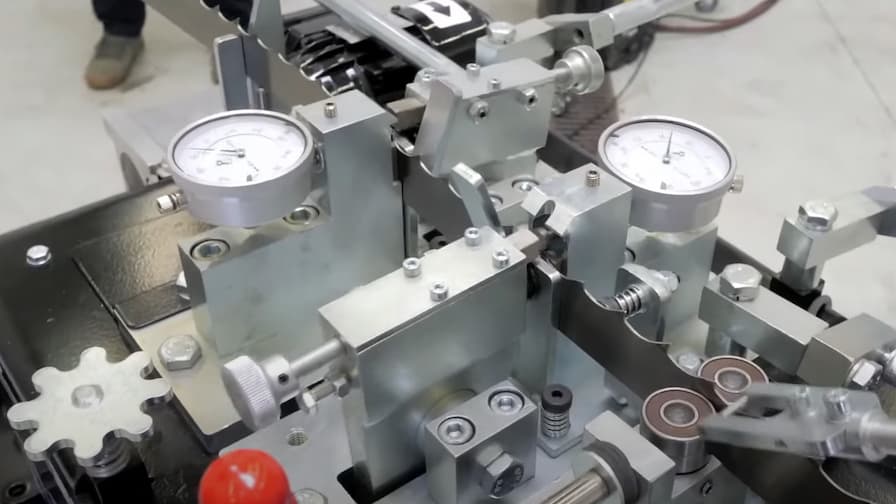

Minden egyes beállítócsavar és az üllő is különálló mérőhöz csatlakozik, amelyet kalibrálni kell a beállítási folyamat elkezdése előtt. Két mérő mutatja a beállított értékeket - egy a jobb oldali és egy a bal oldali elmozdításhoz. Jó gyakorlat a Fő mérőóra beállítás használata a beállítás ellenőrzéséhez időről időre. A BMT250 elektromos változata fel van szerelve egy egyszerű, fogszámlálóval ellátott vezérlődobozzal, amelyen beállíthatja a fogak számát, és az érzékelő megától leállítja a folyamatot. Ezenkívül a BMT250 gépen van egy feszültség jelző, egy főkapcsoló és egy kézi/automata üzemmód kapcsoló. A BMT250 segítségével 25-75 mm széles szalagokat állíthat be 13-32 mm-es fogközzel.

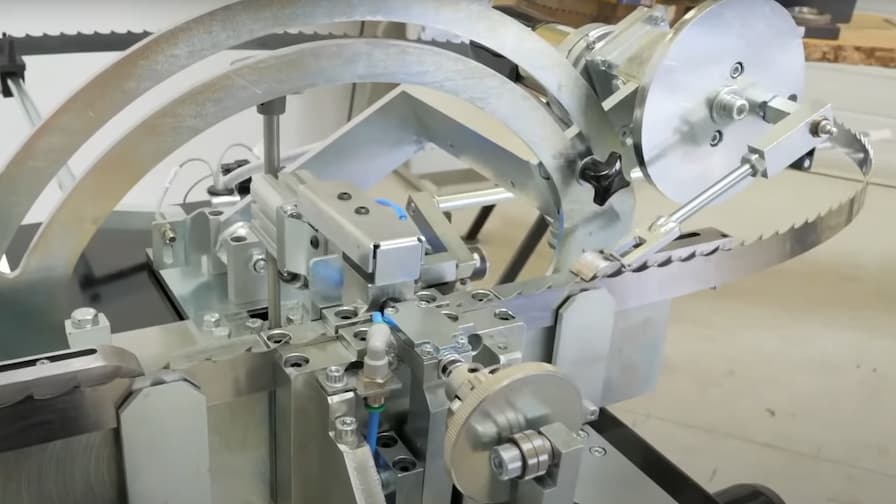

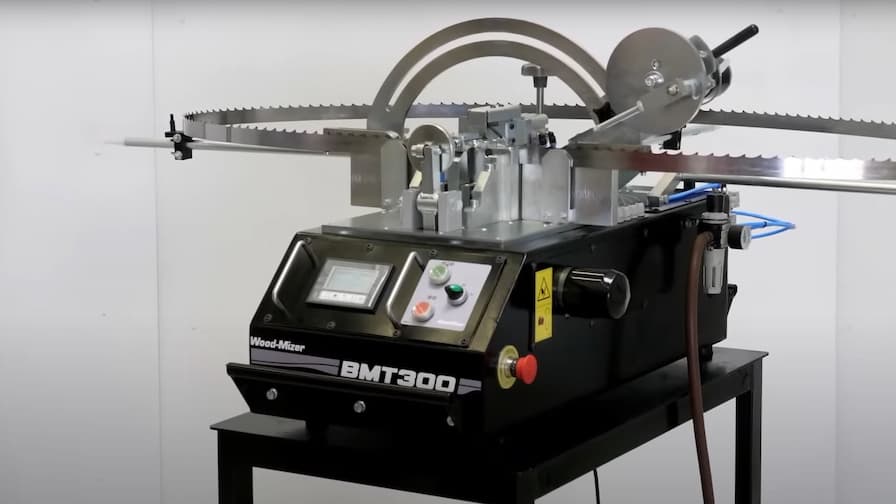

A BMT 300 – Pneumatikus egyoldalas fogbeállító professzionális és nagy volumenű műveletekhez készült. Gyakran kombinálják a BMS500/600 professzionális szalagfűrész-élezővel. A BMT300 egy automatikus fogbeállító, amely többféle üzemmódban működik, és különféle diagnosztikai funkciókat használ a gép alkatrészei és a megfelelő fogbeállítás ellenőrzéséhez. Szükség esetén módosíthatja vele a túlzottan beállított fogakat. Két energiaforrást használ: az elektromos motort (2x) 24 V DC a szalag toló és az előre mozgató mechanizmus áramellátásához, és a sűrített levegőt (min. 4 bar) a leszorító szerszám, a beállító csavar és a tisztító fúvóka táplálásához. A BMT300 fogbeállító egyoldalas, így egyszerre csak a szalag egyik oldalát állítja be, ami azt jelenti, hogy meg kell fordítania a szalagot a másik oldal beállításához. Rendkívül precíz, megtartja a felhasználó által megkívánt tűréseket, gyors - 3 perc alatt beállít egy szalagot, ha a szalagnak nincsenek olyan fogai, amelyeket megsértett szög, vagy a fa egy kemény része.

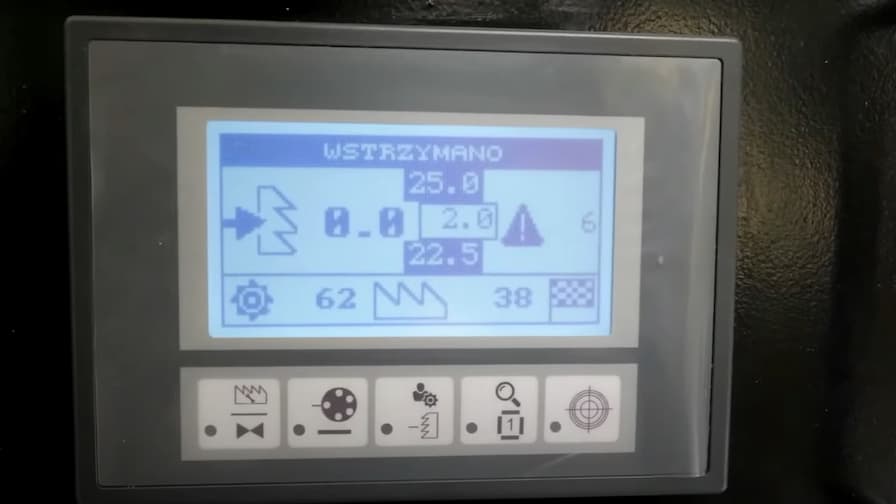

A vezérlőpanelen található egy LCD kijelző több működtető gombbal. Megmutatja a folyamat összes paraméterét, amelyeket valós időben módosíthat. Innen megadhatja a fogak/ciklusok számát, a fog beállításának felső/alsó határértékét, az alkalmazott rögzítő típusát, a beállított minta hibák maximális számát, a mértékegységet és a felhasználói nyelvet. Böngészhet a diagnosztikai menüben, és futtathatja a különböző teszteket a gép működésének ellenőrzése céljából (toló, bilincs, rögzítő, hajlító, beállító csavar, érzékelő); innen futtathatja a kalibrációs módot vagy a fog beállítás ellenőrző üzemmódot.

Tippek és tanácsok az intelligens fog beállításhoz

A szalag bármilyen karbantartásának megkezdése előtt készítse elő a szalagot és a gépet. Fontos megjegyezni néhány általános szabályt a fogak beállításához és a beállító karbantartásához.

1. Csak a gyantától, nedvektől, olajtól vagy szennyeződéstől megtisztított szalag fogait állítsa be. Ellenkező esetben a folyamat nem lesz olyan pontos, mint az elvárható lenne, és a gép intenzívebb kopását és elhasználódását eredményezheti.

2. Pontosan állítsa be a szalag magasságát a rögzítőben - állítsa be a szalag fogai közötti rész alját 1,0-1,5 mm-rel a felső rögzítő él alá, állítsa be a beállítási pontot - állítsa a fogmagasság egyharmadára a fog hegyétől, és állítsa vissza a tárcsajelzőt.

3. Figyeljen oda a „bal/jobb/egyenes” mintára, amikor előre mozgatja a szalagot kézi beállítás során. Ha nem követi a szalag helyes beállítási mintáját, annak helyreállítása sok időt és munkát vesz igénybe.

4. Használja a Fő beállító órát további mérőeszközként az értékek újbóli ellenőrzéséhez és állítsa be újra a beállítót, ha szükséges.

5. A fogbeállítási értékek sok tényezőtől függenek. A legjobb gyakorlat az, ha az ajánlott értékeket veszi figyelembe (amelyek a szalagok dobozán vannak), és tesztelési alapként kezeli azokat saját maga. Miután több tapasztalatot szerez, tudni fogja, hogy az adott fűrészelési eljáráshoz milyen fogbeállítási érték a legelőnyösebb.

6. Ellenőrizze a beállító gép szalag rögzítőit, a szalagot előre toló egység állapotát, ellenőrizze és időben cserélje ki a gép mozgó alkatrészeit.

7. A szalagbeállítót tiszta és száraz környezetben tárolja. Távolítsa el a szennyeződéseket, a fűrészport, a faforgácsokat és az egyéb törmelékeket a műszak végén.

8. *A biztonság az első* - Használjon kesztyűt éles tárgyak mozgatásához, védőszemüveget a szem védelme érdekében, és füldugókat az ártalmas zajok csillapításához. Olvassa el a felhasználói kézikönyvet és kövesse a gyártó utasításait.

Kövesse ezeket a tippeket és javaslatokat, és élvezze a Wood-Mizer szalagok fogbeállítójának hosszú és sikeres működését.

***
